Subestaciones de tracción: qué son y cómo alimentan a los trenes

Un tren eléctrico no lleva energía a bordo: la toma del hilo de contacto en cada instante y la devuelve por el carril. Eso significa que la línea tiene que entregar potencia allí donde está el tren, en el momento en que arranca o sube una rampa, y hacerlo con una tensión que se mantenga dentro de un margen aceptable. El elemento que hace posible ese suministro es la subestación de tracción, la instalación que conecta la red eléctrica general con la catenaria y adapta la energía a la forma que necesita el material rodante.

Para quien trabaja en obra o en mantenimiento, la subestación es la parte menos visible del sistema. La catenaria se ve, se mide y se ajusta; la subestación es un recinto cerrado con celdas, transformadores y armarios de protección, y buena parte de su funcionamiento ocurre en lógicas de disparo y en pantallas de telemando situadas a cientos de kilómetros.

Este artículo la recorre de principio a fin: por dónde entra la energía, qué equipos la transforman, en qué se diferencian las instalaciones de continua y de alterna, cómo se opera desde un puesto de mando, qué criterios gobiernan su diseño y qué errores aparecen con más frecuencia en montaje y puesta en servicio.

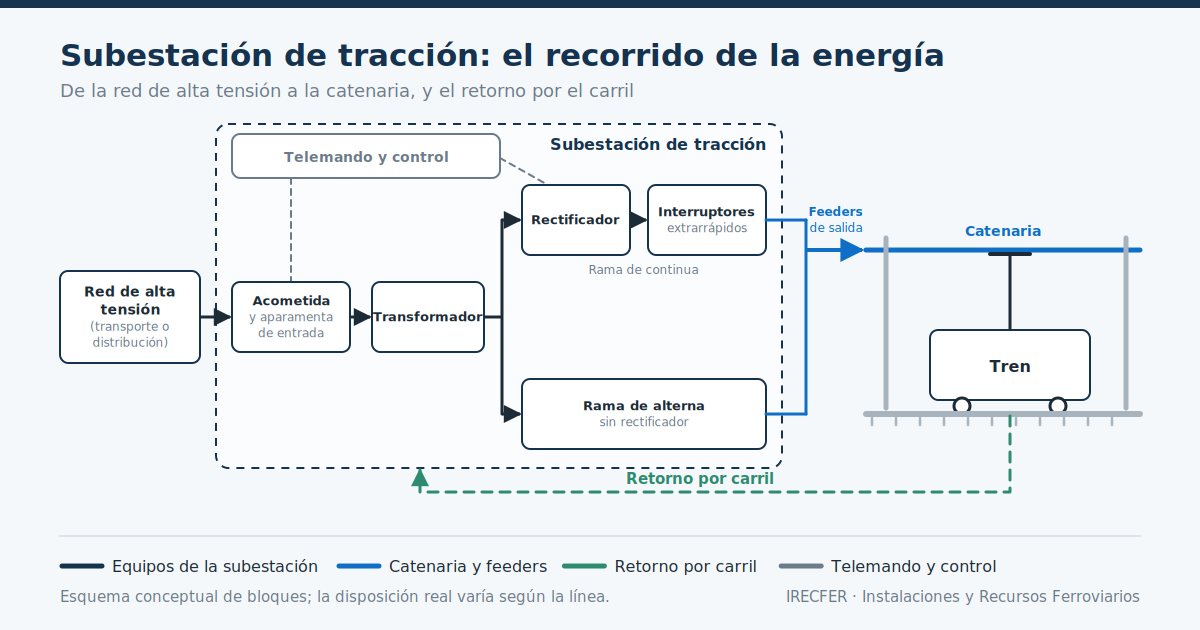

Del sistema eléctrico general a la catenaria: el recorrido de la energía

La energía que mueve un tren procede del sistema eléctrico general, no de una generación propia del ferrocarril. La subestación de tracción se conecta a la red de transporte o de distribución en alta tensión mediante una acometida que, según la zona y el administrador de infraestructura, puede ser aérea o subterránea y venir de uno o varios puntos distintos de la red. Esa acometida entra en el parque de alta tensión, donde se mide, se protege y se secciona.

A partir de ahí el camino depende del sistema. En corriente continua, la tensión de entrada se reduce en un transformador y se convierte en continua mediante un grupo rectificador, y la salida alimenta la catenaria a través de interruptores extrarrápidos. En corriente alterna, la subestación reduce la tensión de red al valor de tracción y la entrega directamente a la línea aérea de contacto, sin conversión, pero con un tratamiento particular de la conexión a la red trifásica.

El circuito se cierra por el carril. La corriente que el tren toma del hilo de contacto a través del pantógrafo —el mecanismo articulado sobre el techo que mantiene el contacto deslizante con la catenaria— vuelve a la subestación por los carriles de rodadura y los conductores de retorno. Ese retorno condiciona la puesta a tierra de la instalación, las tensiones de paso y contacto, la compatibilidad con los circuitos de vía de señalización y el comportamiento de las protecciones.

Entre la subestación y la catenaria hay además una estructura de reparto. Los cables de alimentación, llamados feeders, unen las celdas de salida con los puntos de conexión de la línea aérea. La catenaria no es un conductor continuo de extremo a extremo, sino un conjunto de tramos independientes delimitados por seccionamiento de catenaria. Esos tramos se abren y se cierran con seccionadores, que permiten aislar una zona concreta sin dejar sin tensión toda la línea.

Equipos principales: transformadores, rectificadores, interruptores y protecciones

Aunque la configuración varía con el sistema y con las especificaciones de cada administrador, los bloques funcionales se repiten. Conviene identificarlos antes de entrar en las diferencias entre continua y alterna.

• Parque o celdas de alta tensión. El punto de entrada. Contiene los elementos de maniobra y corte del lado de red, los transformadores de medida de tensión e intensidad que alimentan protecciones y contadores, y los pararrayos que limitan las sobretensiones de origen atmosférico y de maniobra. Puede estar a la intemperie o resuelto en celdas blindadas bajo techo.
• Transformador de tracción. Reduce la tensión de la red al valor que necesita la etapa siguiente: en continua alimenta al rectificador, en alterna entrega directamente la tensión de catenaria. Su refrigeración, su aislamiento y su régimen de carga se definen para un servicio con puntas muy marcadas, no para una demanda plana.
• Grupo rectificador. Solo en instalaciones de corriente continua. Convierte la alterna en continua mediante puentes de diodos, en configuraciones de varios pulsos que reducen el contenido armónico inyectado a la red y el rizado que llega a la catenaria.
• Interruptores y aparamenta de corte. En el lado de catenaria de una subestación de continua se emplean interruptores extrarrápidos, capaces de cortar corrientes de cortocircuito elevadas en tiempos muy breves. En alterna se usa aparamenta de corte en alta tensión del tipo habitual en redes eléctricas, adaptada al régimen de tracción.
• Seccionadores y puesta a tierra. Permiten aislar visiblemente los circuitos y conectarlos a tierra para poder trabajar. Su enclavamiento con los interruptores garantiza que no se pueda abrir un seccionador en carga ni cerrar una puesta a tierra con la línea en tensión.
• Protecciones y servicios auxiliares. Relés, equipos de medida, baterías y cargadores, cuadros de maniobra, alumbrado, climatización y sistemas de detección y extinción de incendios. Los servicios auxiliares son los que mantienen viva la lógica de la subestación cuando falta la alimentación principal.

La ingeniería de protecciones merece atención propia. Aquí se protege un circuito muy particular: una línea aérea larga, expuesta, con carga móvil y con corrientes de arranque que pueden parecerse a un defecto. Distinguir una punta de consumo legítima de un cortocircuito lejano se resuelve combinando criterios de intensidad, de variación de intensidad en el tiempo y, según el sistema, de distancia.

Subestaciones de continua y de alterna

La diferencia entre ambas familias no está en el edificio, sino en lo que la instalación hace con la energía y en cómo esta se reparte a lo largo de la línea.

Continua

En electrificación 3 kV corriente continua y en el resto de sistemas de continua, la subestación transforma y rectifica. La tensión de tracción es comparativamente baja, de modo que para una misma potencia las intensidades son altas. De ahí tres consecuencias: secciones grandes en conductores de catenaria y feeders, caídas de tensión significativas a lo largo del tramo alimentado y subestaciones relativamente próximas entre sí.

El corte en continua es más exigente que en alterna, por razones inherentes a la propia naturaleza de la corriente que se detallan en el artículo sobre ese sistema, y esa exigencia condiciona toda la aparamenta del lado de catenaria: interruptores extrarrápidos y protecciones basadas en la pendiente de crecimiento de la intensidad. La corrosión por corrientes vagabundas, que escapan del circuito de retorno hacia estructuras metálicas enterradas, es otro fenómeno propio de la continua que obliga a cuidar el aislamiento del carril y las medidas de drenaje.

Alterna

En electrificación 25 kV corriente alterna no hay rectificación: la subestación reduce la tensión de red y alimenta la catenaria en monofásica a frecuencia industrial. Al ser la tensión mucho más alta, las intensidades son menores para la misma potencia, los conductores pueden ser más ligeros y la distancia entre subestaciones es mayor.

A cambio aparecen cuestiones que en continua no existen. La carga es monofásica sobre una red trifásica, lo que genera desequilibrio y obliga a repartir las fases entre subestaciones sucesivas y a separar eléctricamente los tramos alimentados por fases distintas, mediante zonas neutras que el tren atraviesa sin tomar corriente. Además, la línea aérea en alterna se comporta como un circuito con inductancia y capacidad apreciables, con efectos de inducción sobre instalaciones próximas que hay que evaluar.

Los esquemas con autotransformadores son una variante frecuente: transportan la energía a una tensión superior entre la subestación y los puntos de autotransformación, lo que reduce la caída de tensión y permite separar más las subestaciones. La elección depende del tráfico previsto, del perfil de la línea y de los puntos de conexión disponibles en la red.

Telemando y control: cómo se opera una subestación

Las subestaciones de tracción funcionan habitualmente sin personal permanente. La operación se realiza desde un centro de telemando de energía, integrado o no con el puesto de mando de circulación, que recibe señales de estado y medidas de todas las instalaciones de un ámbito y envía órdenes de maniobra.

La arquitectura típica tiene tres niveles. En el nivel de proceso están los equipos primarios y sus actuadores. En el nivel de instalación, las unidades de control de posición y los relés de protección recogen señales, ejecutan enclavamientos y gestionan la maniobra local. En el nivel de mando remoto, el centro de telemando concentra la señalización de varias subestaciones y permite maniobrar interruptores y seccionadores, consignar tramos y seguir el estado de la línea.

La comunicación entre niveles se apoya en protocolos normalizados del sector eléctrico, con una tendencia clara hacia arquitecturas que sustituyen buena parte del cableado de señales por comunicación digital. Esto simplifica el montaje, pero traslada complejidad a la configuración y a las pruebas: el error ya no está en un hilo mal conectado, sino en un fichero de configuración.

Tres funciones tienen especial peso operativo. La consignación de un tramo para trabajos, con su secuencia comprobada de apertura, verificación de ausencia de tensión y puesta a tierra. La reposición tras un disparo, automática o manual según el defecto detectado. Y el registro de eventos y perturbografías, que permite reconstruir una incidencia con precisión de milisegundos.

Diseño: potencia, distancia entre subestaciones y redundancia

El dimensionamiento no parte de un catálogo, sino de un estudio de explotación. Se toma la malla de circulación prevista, con sus tipos de tren, composiciones, velocidades y frecuencias; se aplica el perfil real de la línea; y se simula el consumo instantáneo en cada punto del trazado para obtener las puntas de corriente, las caídas de tensión y la energía absorbida a lo largo del día. De ese estudio salen las decisiones principales:

• Potencia instalada y régimen de sobrecarga. Los equipos de tracción trabajan con ciclos de carga muy variables, de modo que se definen regímenes permanentes y de sobrecarga temporal en lugar de un único valor.
• Número y situación de las subestaciones. Se busca que la tensión en el pantógrafo se mantenga dentro del margen admisible en el punto más desfavorable y con la hipótesis de explotación más exigente. La separación resultante depende del sistema, del tráfico y del perfil, y se determina en cada proyecto; no es un valor extrapolable de una línea a otra.
• Puntos de conexión a la red. La subestación debe conectarse donde la red admita la potencia solicitada con la calidad exigida. La disponibilidad de acometidas condiciona el emplazamiento tanto o más que la geometría de la línea.
• Redundancia y funcionamiento degradado. Se analiza qué ocurre si una subestación queda fuera de servicio. Lo habitual es duplicar equipos dentro de la instalación y prever que las subestaciones contiguas asuman el tramo intermedio, aunque sea con limitaciones de tráfico.
• Espacio, accesos y servidumbres. Una subestación necesita parcela, acceso rodado para transporte de transformadores, drenaje, cerramiento y, en su caso, medidas acústicas y de integración ambiental.

El marco normativo europeo —normas EN y especificaciones técnicas de interoperabilidad— junto con las especificaciones de cada administrador de infraestructura fija los requisitos del conjunto. Los valores concretos aplicables a una línea salen siempre de ese cuerpo documental, no de una regla general.

Mantenimiento e inspecciones

El mantenimiento combina inspecciones sencillas y frecuentes con intervenciones mayores muy espaciadas. La lógica es la de cualquier instalación eléctrica de potencia, con la particularidad de que manda la disponibilidad de la línea: casi todo el trabajo sobre equipos exige coordinación con circulación.

Las inspecciones visuales y termográficas detectan calentamientos anómalos en conexiones, embarrados y celdas antes de que deriven en avería, y son la herramienta más rentable del conjunto. El seguimiento del transformador incluye control de niveles y estanquidad, verificación de la refrigeración y, en unidades en baño de aceite, análisis fisicoquímico y de gases disueltos, que permite anticipar defectos internos.

La verificación de aparamenta de corte comprueba tiempos de maniobra, estado de contactos y funcionamiento de los enclavamientos. El ensayo de protecciones contrasta el comportamiento real de los relés frente a los ajustes previstos e incluye las cadenas de disparo completas, no solo el relé. Las medidas de tierras y de continuidad del circuito de retorno comprueban que el camino de la corriente de vuelta y la seguridad de las personas siguen siendo los proyectados, algo que se degrada con el tiempo y con las obras próximas.

A ello se suman la comprobación de servicios auxiliares —baterías y cargadores en particular, porque una batería agotada convierte una incidencia menor en una avería sin control— y la revisión de los sistemas contra incendios. Cada intervención debe quedar registrada con sus medidas: el valor del preventivo está en la comparación entre campañas sucesivas, no en la lectura aislada.

Errores habituales en obra y puesta en servicio

Los problemas que aparecen en la puesta en servicio de una subestación rara vez son de diseño. Suelen proceder del montaje, de la coordinación entre disciplinas y de la documentación.

• Circuito de retorno resuelto tarde. El retorno por carril y las conexiones de tierra se definen en proyecto, pero se ejecutan en campo junto con la vía y la señalización. Sin coordinación entre las tres disciplinas aparecen continuidades interrumpidas, puentes provisionales que se quedan y problemas con los circuitos de vía.
• Ajuste de protecciones sin escenario real. Ajustar relés con valores genéricos y corregir después en explotación produce disparos intempestivos en las primeras circulaciones o falta de sensibilidad ante defectos lejanos. Los ajustes deben derivarse del estudio eléctrico y comprobarse con ensayos.
• Enclavamientos no verificados uno a uno. Con arquitecturas digitales es fácil dar por buena la lógica porque «está en la configuración». Cada enclavamiento entre interruptor, seccionador y puesta a tierra debe probarse físicamente antes de la primera puesta en tensión.
• Señalización de telemando mal identificada. Estados invertidos, etiquetas cruzadas o medidas con escala equivocada dan al centro de mando una imagen falsa de la instalación: barato de corregir en pruebas, muy caro de descubrir en una incidencia.
• Servicios auxiliares provisionales. Alimentaciones temporales que se consolidan, baterías sin ensayo de capacidad y climatización insuficiente para el calor disipado en verano son causas frecuentes de indisponibilidad en el primer año.
• Documentación as-built incompleta. Esquemas que no reflejan los cambios de obra, ficheros de configuración sin versión y ajustes sin trazabilidad dejan al equipo de mantenimiento trabajando sobre información que no corresponde a la instalación real.
• Planificación deficiente de los cortes. La puesta en tensión y las pruebas funcionales requieren intervalos acordados con el administrador. Encadenar ensayos dependientes entre sí sin margen obliga a repetir cortes y desplaza la entrega.

Casi todos se evitan igual: un plan de pruebas escrito, con responsables y criterios de aceptación por ensayo, ejecutado en orden y firmado. La puesta en servicio no es un trámite final, sino la última oportunidad de encontrar los errores acumulados durante meses de montaje.

Conclusión

La subestación de tracción es el punto donde el ferrocarril y el sistema eléctrico general se encuentran, y su diseño condiciona lo que la línea puede ofrecer en tráfico y en regularidad. Entender qué hace cada bloque —transformación, conversión, corte, protección, retorno y control— permite decidir mejor en proyecto y en obra. Las diferencias entre continua y alterna cambian el reparto de instalaciones, la aparamenta y hasta los fenómenos que vigilar en mantenimiento. Y la mayor parte de los problemas de explotación temprana se juegan en la calidad de la ejecución y en el rigor de las pruebas.
